skd11热处理方法

SKD11热处理工艺？

SKD11做为一种冷作模具钢，用于加工零件的。

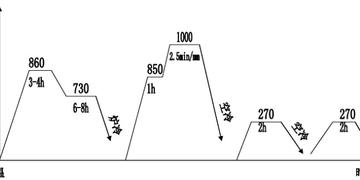

热处理工艺全过程：

模貝在淬火后马上制氢-70℃至-80摄氏度，维持3-4钟头，随后再回火解决，经深冷暴力的专用工具或模貝硬度比基本热处理工艺硬度高1-3HRC。

SKD11具备高硬度、超耐磨碳化物渗碳体匀称，延展性好、不容易裂开，淬火后硬度>62HRC。

在525℃渗氮处理時间为20h/30h/60h，渗氮层深层0.25mm/0.

30mm/0.

35mm，零件表面硬度1250HV；在570℃渗氮处理時间为2h，渗氮层深层10~20μm，零件表面硬度950HV。

求教诸位工程师SKD11淬火哪一种热处理方法好？

SKD11的热处理工艺1、淬火：先加热700～750℃，再加温至1000～1050℃在静止不动空气中制冷，如钢具薄厚在6寸以上者加温至980～1030℃在油中淬硬更好。2、回火：加温至150～200℃，在这里温度中滞留，随后在静止不动空气中制冷。3、硬度：HRC

61以上。4、淬火：加温至800～850℃，在这里温度滞留1～3钟头，在炉中任其渐冷。5、锻制：1050～950℃。6、淬火、回火标准：淬火温度1010°C,空冷.回火温度200℃,硬度58~60HRC。商品特性1、开展了真空泵减压蒸馏精练,因而內部品质极其清理。2、机械设备工艺性能优良。3、切削性能优良,空冷就能硬底化,不用担忧淬裂。4、热处理工艺形变十分小,淬火误差很小,更合适有精密度规定的模貝。5、耐磨性能极其出色,更合适作为不锈钢板或高硬原材料的冷冲压模。6、延展性优良。

本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容， 请发送邮件至 ganginnts@163.com 举报，一经查实，本站将立刻删除。
