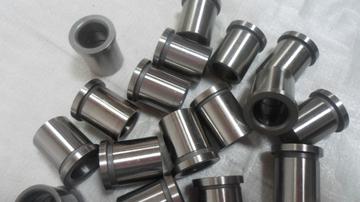

skd11导套

模具中定位销和导套常见的是啥原材料？

因为定位销导套的应用次数高，再加之应用的条件也较为独特，因此制做常用到的材质特点必须有优良的延展性和耐磨性能。

1，45#碳素钢:用45#碳素结构钢或碳素工具钢,淬火热处理强度

HRC45

度上下。

2，SKD11:一般高规定的是用SKD11和H13等淬火热处理强度HRC51度上下。

3，SUJ2:超低温淬火后有较高的强延展性和耐磨性能,使用期限大幅度提高,可用以模具零配件原材料,也可用来生产制造拉丝模具和冷镦模及测量仪器韧具、滚动轴承、钢珠等。

4，GCr15:高碳钢铬45号钢,经时效处理硬底化后,具备较高的强度和耐磨性能。

skd11导套

SKD11冷工模具钢不一样负荷下不一样模具对模具原材料性能指标的需求不一样。为使所采用的模具原材料合乎模具规定，掌握其特性及影响因素是十分必要的。

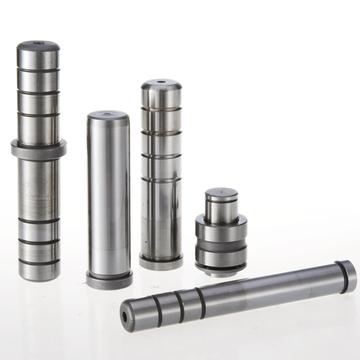

顶针在模具中的起什么作用啊？

1).在塑料模具中，将设备从模具上分离出来出来，也是*经常使用的;

2).硬质合金刀具顶针如钨钢材料顶针等，则可以用于通较长偏细的孔;

3).顶针也叫**那就是安装在数控车床或数控磨床上，用于适用产品工件并使工件紧紧围绕它运转的头顶部锥形金属材料不锈钢棒，可是与塑料模具零配件的顶针是根本不一样的物品;

4).塑料模具顶针也可用以模具里边,它可以带来牢固功效,被称为镶针。

塑料模具顶针的类别有：[1]

、圆顶针、托针、规范顶针、非标顶针等

塑料模具顶针的材料有SKH51、SKD61、SKD11、65Mn等

SKH51顶针延展性较SKD61较好;SKD61顶针可以耐1600℃高溫，SKD61顶针表层渗氮处理后可以不错的提升顶针的耐磨性能，65Mn的顶针由于其质量较弱，质量较脆非常容易断，绝大多数塑料模具已不安装和应用65Mn材料的顶针。

顶针的种类：

数控车床、数控磨床顶针的规范型号规格：

固定不动顶针的标准规定是GB/T9204.1-1988，旋转顶针的标准规定是JB/T3580-1998

顶针及配套设施塑胶模具的设计规范

1.顶针低于3㎜的得用双节顶针。

2.用杆顶出的顶块，规定杆嵌入顶块8㎜。顶块务必有导套，导套要有固定不动

3.遇到小顶块不能用螺钉固定不动的，请设计用销钉精准定位

4.顶片的R角一定要设计

5.在模具既可以用顶片还可以用顶针出模的情形下，优先选择考虑到顶针。

6.顶针的透刀剩20-25㎜。

7.顶针板的上下空隙透刀0.5㎜。

8.顶针板务必有下定位销和废弃物钉。

10.顶出尽可能选用大一点的顶针(承受力和使用寿命)

。

11.能用斜导柱使商品全自动脱的条件下，尽量减少用气顶。

13.模具设计细心测算顶出间距，防止造成顶出行程安排不够。

14.沒有原状的商品要仔细认真的考虑到顶出部位和顶出方法。

15.液压缸顶出的模具要将油缸放顶针板上。

16.气缸安裝要从上往上拆装的。

17.推管里芯子*好不要螺钉固定不动，务必用销钉固定不动。

18.斜坡上的顶针，顶针阶梯设计发展巴形，防止D字型生产加工不方便。

19.斜导柱滑脚的固定不动螺钉下的板设计穿，拆装便捷

20.校准杆正对面部位要设计保护层垫块嵌入。(生产加工便捷，耐碰)

21.300㎜下列的模具顶出孔设计￠45mm;超过300㎜的模具设计￠60mm(大模具看情况)。

22.400㎜以上的模具顶出孔要5个以上。

23.气顶在斜坡上的用D字型气顶。

24.斜导柱和方小直顶块4角要成R角(降低磨擦)。

25.脱料板能设计成顶圈式的尽可能设计成顶圈式的。

见到这大伙儿是否要感叹，顶针小小的身型却有较大的功效。顶针的归类那么多，大伙儿是否都疑惑了呢?究竟要选用哪样的顶针呢，自然中这就得看是安裝在什么模具中了，依据不一样的模具，不同的规格型号、规格，挑选合适的顶针，仅有挑到适宜的顶针，恰当组装后顶针才可以充分发挥其该有的功效，全部模具的作用才可以被显现出来，工程施工工作才可以更轻轻松松。
