塑胶模具设计常用知识点，你知道多少？

1、常用塑胶工程材料及收缩率？

ABS:(超不碎胶)

pc:（防弹玻璃胶）

PMMa:：（有机玻璃）

pe:2%聚乙烯

PS:(聚苯乙烯)

pp:2%(百折软胶)

PA：2%（尼龙）

PVC：2%（聚氯乙烯）

POM:2%(塞钢)

ABS+PC：0.4%

PC+ABS ：

工程材料：ABS PC PE POM PMMA PP PPO PS PET

2、模具分为哪几大系统？

浇注→顶出→冷却→成型→排气

3、在做模具设计过程中应注意哪些问题？

（1）壁厚尽量均匀一致，脱模斜度要足够大。

（2）过渡部分逐步，圆滑过渡、防止有尖角。

（3）浇口。流道尽可能宽大，粗短，且应根据收缩冷凝过程设置浇口位置，必要时应加冷料井。

（4）模具表面光洁，粗糙度低（*好低）

（5）排气孔，槽必须足够，以及时排出空气和熔体中的气体。

（6）除PET外，壁厚不要太薄，一般不得小于1mm.

4、塑胶件常出现的瘕疵？

缺胶→披风→气泡→缩水→熔接痕→黑点→条纹→翘起→分层→脱皮

5、常用的塑胶模具钢材？

45# S50c 718 738 718H

738H P20 2316 8407 H13

NAK80 NAK55 S136 S136H SKD61

6、高镜面抛光用哪种纲材？

常用高硬热处理钢材，例如：SKD61、8407、S136

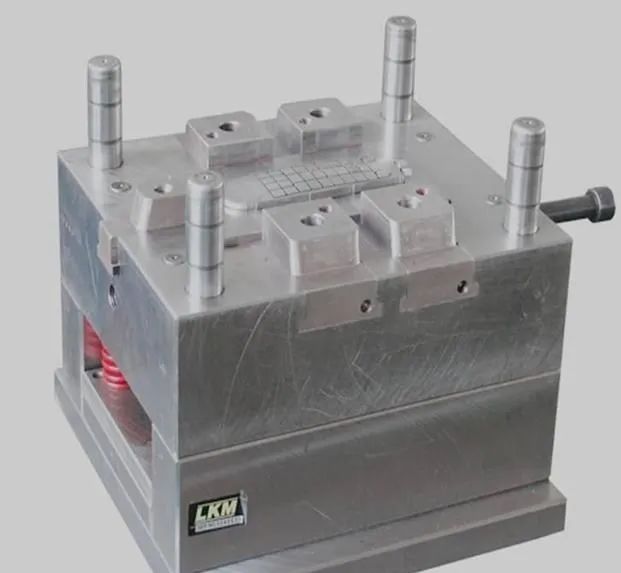

7、模架有哪些结构？

面板→A板→B板→方铁→导柱→顶针板→顶针固定板→底板

8、分型面的基本形式有哪些？

平直→倾斜→曲面→垂直→弧面

9、在UG中如何相互隐藏？

ctrL+B或ctrL+shift+B

10、模具加工机械设备有哪些？

电脑锣→车床→铣床→磨床→钻床

11、什么是2D，什么是3D？

D的英文是：Dimension(线度、维)的字头，2D是指二维平面，3D是指三维空间，在模具部分，2D通常是指平面图即CAD图，3D通常指立体图。

12、pro/e的默认精度是多少？UG默认精度是多少？

pro/e默认精度为：，UG默认精度为：。

13、全球模架生产四强企业？

德国：HASCO 日本：FUTABA（双叶）美国：DME 中国：LKM（龙记）

14、CAD的默认字高是多少？

CAD默认字高为是：。

15、什么是碰穿，什么是插穿？

与PL面平行的公母模贴合面叫碰穿面，与PL面不平行的公母模贴合面叫插面。

16、条和丝的关系

条和丝都是长度单位，条为台湾用语，1条=，丝为香港用语，1丝=，所以1条=1丝。

17、 枕位是什么？

外壳类塑件的边缘常开有缺口，用于安装各类配件，此处形成的枕状部分称为枕位。

18、火山口是什么？

BOOS柱根部减胶部分反映在模具上的类型于火山爆发后的形状叫做模具火山口。

19、呵指是什么？

呵指的是模仁，香港习惯用语。

20、什么是老虎口？

老虎口又称为：管位，即用来限位的部分。



21、什么叫排位？

模具上的产品布局称为排位。

22、什么叫胶位？

模具上的产品的空穴称为：胶位。

23、什么叫骨位？

产品上的筋称为：骨位

24、什么叫柱位？

产品上的BOSS的柱称为：柱位。

25、什么叫虚位？

模具上的间隙称为：虚位。

26、什么叫扣位？

产品上连接用的钩称为：扣位。

27、什么叫火花纹？

电火花加工后留下的纹称为火花纹。

28、什么PL面？

PL面又称：分型面、啪拉面，是指模具在闭合时前模和后模相接触的部分。

29、电脑锣是什么？

数控铣床和加工中心

30、铜工是什么？

电火花通常采用易于加工的铜料做放电电极，称为铜工，也称电极，铜工一般分为：粗工、粗幼工、幼工、幼工又称精工。专业塑料知识交流微信群加小编微信：NB58250988

31、火花位通常是多少？

放电过程中，铜工和钢料之间的放电间隙称为火花位，粗工火花一般在10到50条，幼工火花位一般在5到15条（欢迎关注微信：汽车工艺师）。

32、料位是什么？

塑胶产品的避厚，也称肉厚。

33、原身留是什么？

原身留是相对与割镶件而言，原身留是指一整块钢材为加工胚料，加工的时候一起加工出来。

34、熔接痕是什么？

两股塑胶相遇所形成的线称为熔接痕。

35、喷流是什么?

塑胶从进胶口进入型腔后形成弯曲折叠似蛇的流痕称为喷流。

36、LKM指是什么？

LKM是指龙记模胚，常用的模胚有：LKM、富得巴、明利、环胜、昌辉、德胜。

37、DME是指什么，HASCO是指什么？

DME和LKM都是标准件的标准，DME是美制的，HASCO是欧制的。

38、什么叫倒扣？

产品前后模无法直接脱模的部分成为倒扣。

39、什么叫防呆？



防呆是一种习惯用语，就是防止出现一种非常简单的错误，防止发呆！例如：一镶件在天地侧都做有相同大小的挂台，现场装配的时候很可能会把天地侧装反，但是他在镶件的一侧做挂台，这时，如果天地侧反着装就装不进去了，想装错都不可能，这种防止出现发呆而产生错误的动作成为发呆。

40、什么叫啤机？

啤机是地方习惯用语，也就是我们常说的注塑机，成型机。

41、什么叫止口？

止口就是夹口美术线，又称遮丑线。

42、什么叫飞模？

飞模就是配模或者标模。

43、什么叫光刀？

CNC精加工的动作称为光刀，也就是在开粗的基础上加工到位。

44、什么叫开框？

在模胚上加工放模仁位置的动作称为开框。
